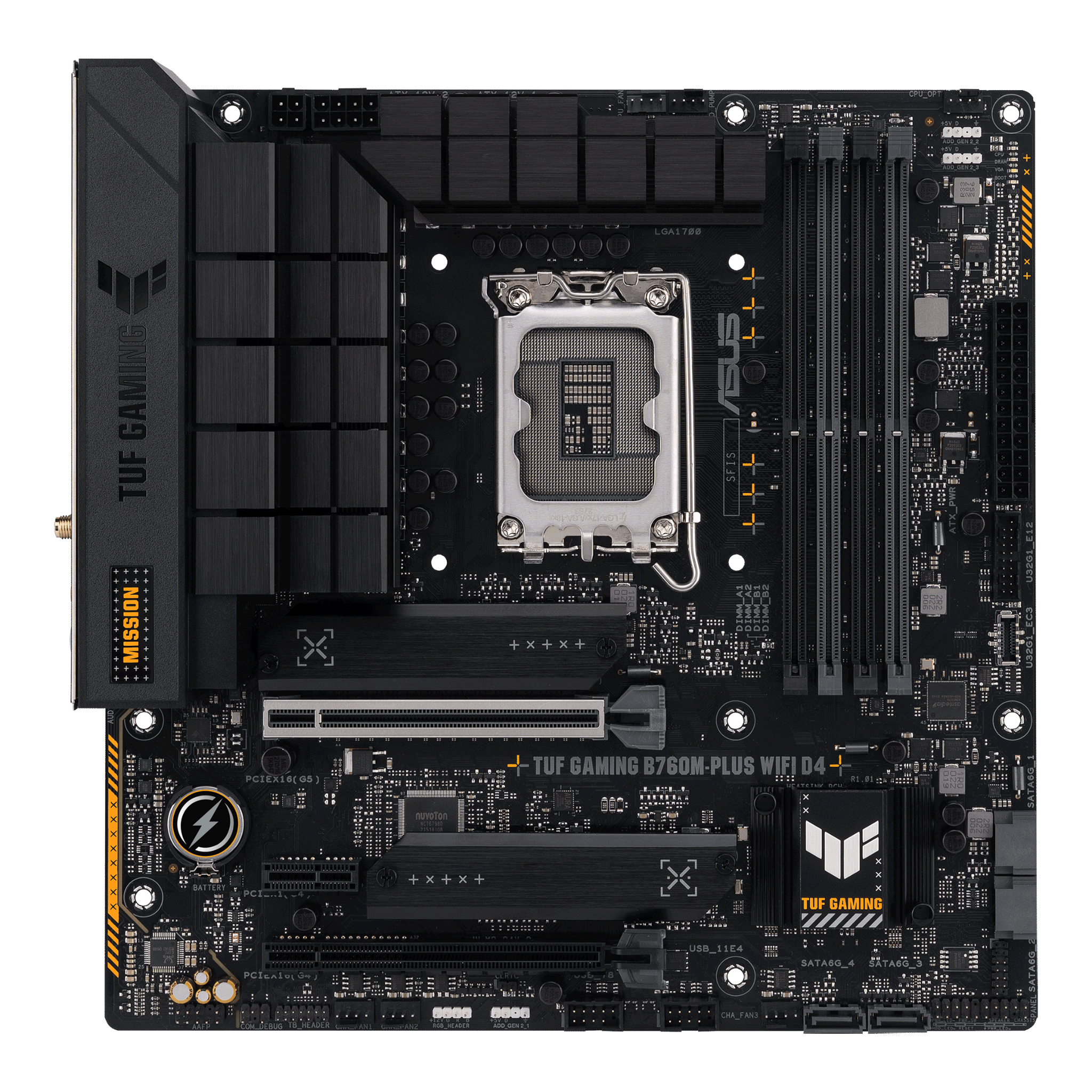

Mainboard ASUS TUF GAMING B760M PLUS NonWf/WIFI DDR4/DDR5 (Socket 1700)

Model

TUF GAMING B760M-PLUS WIFI D4

CPU

Hỗ trợ socket LGA1700 cho 13th Gen Intel® Core™ & 12th Gen Intel® Core™, Pentium® Gold và Celeron® Processors*
Hỗ trợ công nghệ Intel® Turbo Boost Technology 2.0 và Intel® Turbo Boost Max Technology 3.0**
* Hãy tham khảo danh sách hỗ trợ CPU tại www.asus.com.
** Hỗ trợ công nghệ Intel® Turbo Boost Max 3.0 phụ thuộc vào loại CPU.

Bộ chip

Chipset Intel^® B760

Bộ nhớ

4 khe cắm DIMM, tối đa 128GB, DDR4 5333(OC)/ 5066(OC)/5000(OC)/4800(OC)/4600(OC)/4400(OC)/4266(OC)/4000(OC)/3733(OC)/3600(OC)/3466(OC)/3400(OC)/3333(OC)/3200/3000/2933/2800/2666/2400/2133 Non-ECC, Un-buffered Memory*
Bộ nhớ Dual Channel Architecture
Hỗ trợ Intel® Extreme Memory Profile (XMP)
OptiMem II
* Loại bộ nhớ được hỗ trợ, tốc độ dữ liệu và số mô-đun DRAM khác nhau tùy thuộc vào CPU và cấu hình bộ nhớ, để biết thêm thông tin vui lòng tham khảo Phần hỗ trợ CPU / Bộ nhớ dưới Tab Hỗ trợ hoặc truy cập https://www.asus.com/support/

Đồ họa

1 x DisplayPort**
1 x cổng HDMI®***
* Thông số đồ họa có thể khác nhau giữa các loại CPU. Vui lòng tham khảo www.intel.com để cập nhật thông tin.
** Hỗ trợ tối đa 4K @ 60Hz như được chỉ định trong DisplayPort 1.4.
*** Hỗ trợ 4K @ 60Hz như được chỉ định trong HDMI 2.1.

Khe cắm mở rộng

Vi xử lý Intel® thế hệ 13 và 12
1 khe cắm PCIe 5.0 x16

Bộ điều khiển Intel® B760

1 khe cắm PCIe 4.0 x16 (hỗ trợ x4 chế độ)

1 khe cắm PCIe 4.0 x1
- Để đảm bảo tính tương thích của thiết bị đã cài đặt, vui lòng tham khảo https://www.asus.com/support/ để xem danh sách các thiết bị được hỗ trợ.

Lưu trữ

Tổng cộng hỗ trợ 2 khe cắm M.2 và 4 cổng SATA 6Gb/s*
Vi xử lý Intel® thế hệ 13 và 12
Khe cắm M.2_1 (Khóa M), kích thước 2242/2260/2280 (hỗ trợ PCIe 4.0 x4 chế độ)

Bộ điều khiển Intel® B760

Khe M.2_1 (Key M), loại 2242/2260/2280 (hỗ trợ PCIe 4.0 x4 chế độ)

4 cổng SATA 6Gb/s
* Công nghệ Intel® Rapid Storage hỗ trợ RAID SATA 0/1/5/10.

Ethernet

1 x Realtek 2.5Gb Ethernet
TUF LANGuard

Không dây & Bluetooth

Wi-Fi 6
2x2 Wi-Fi 6 (802.11 a/b/g/n/ac/ax)
Hỗ trợ băng tần 2,4 / 5Ghz
Bluetooth^® v5.2*
*Phiên bản Bluetooth có thể khác nhau, vui lòng tham khảo trang web của nhà sản xuất mô-đun Wi-Fi để biết thông số kỹ thuật mới nhất.

USB

Cổng USB phía sau (Tổng cộng 8 cổng)
1 x cổng USB 3.2 Gen 2x2 (1 cổng USB Type-C®)
4 x cổng USB 3.2 Gen 2 (4 cổng Type-A)
1 x cổng USB 3.2 Gen 1 (1 cổng Type-A)
2 x cổng USB 2.0 (2 cổng Type-A)

Cổng USB phía trước (Tổng cộng 7 cổng)

1 x đầu nối USB 3.2 Gen 1 (hỗ trợ USB Type-C®) *

1 x đầu nối USB 3.2 Gen 1 hỗ trợ thêm 2 cổng USB 3.2 Gen 1
2 x đầu nối USB 2.0 hỗ trợ thêm 4 cổng USB 2.0 *
USB_E4 và USB_EC3 chỉ có thể được bật / tắt đồng thời.

Âm thanh

Realtek 7.1 Surround Sound High Definition Audio CODEC
- Hỗ trợ: Jack-detection, Multi-streaming, Front Panel Jack-retasking
- Hỗ trợ playback lên đến 24-Bit/192 kHz

Các tính năng âm thanh

- Che chắn âm thanh

- Cổng ra S/PDIF quang phía sau
- Tụ âm thanh cao cấp
- Các lớp PCB âm thanh chuyên dụng

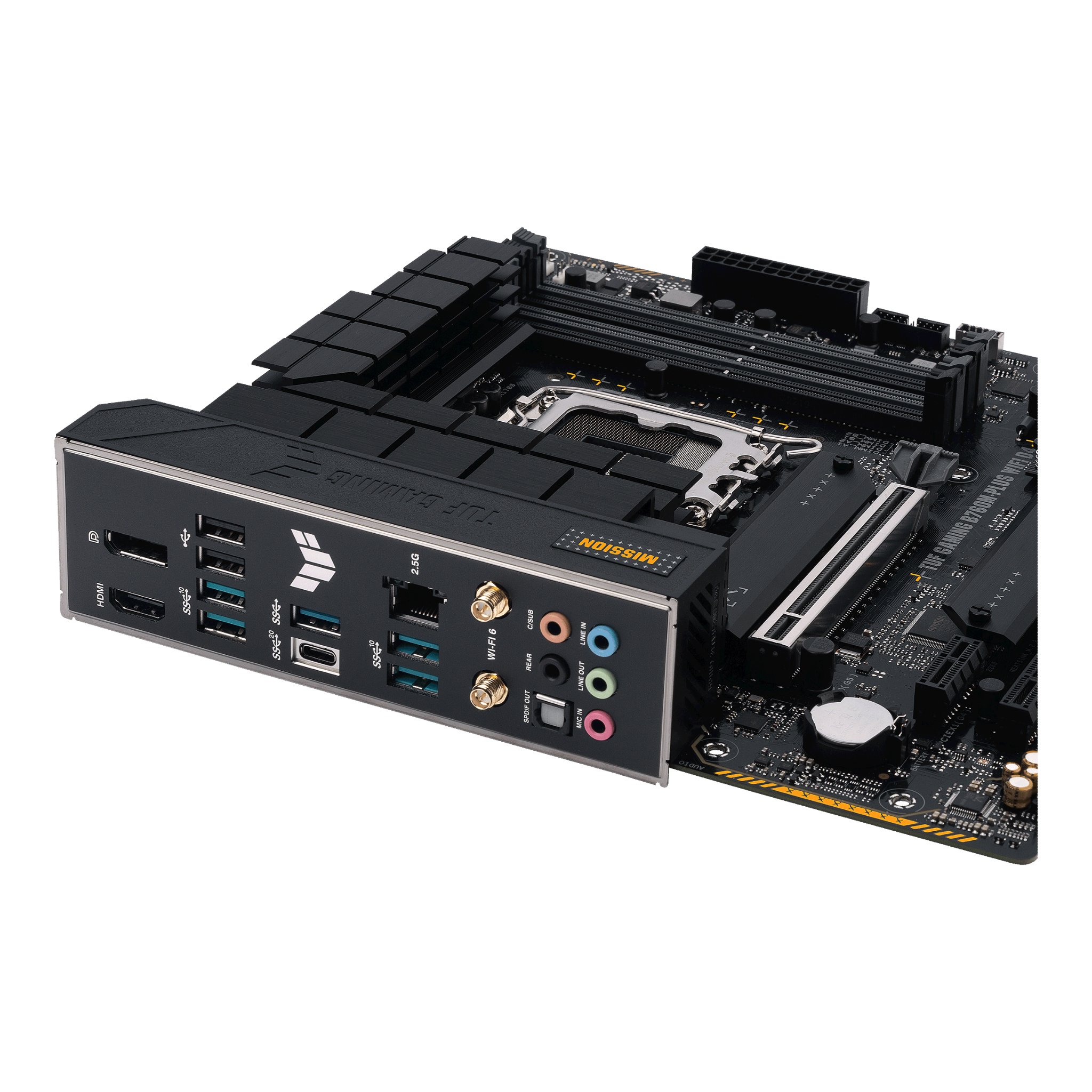

Cổng I/O mặt sau

1 x cổng USB 3.2 Gen 2x2 (1 cổng USB Type-C®)
4 x cổng USB 3.2 Gen 2 (4 cổng Type-A)
1 x cổng USB 3.2 Gen 1 (1 cổng Type-A)
2 x cổng USB 2.0 (2 cổng Type-A)
1 x DisplayPort
1 x cổng HDMI®
1 x Wi-Fi Module
1 x cổng Realtek 2.5Gb Ethernet
5 x Audio jacks
1 x Optical S/PDIF out port

Đầu nối I/O nội bộ

I/O Connectors  Fan and Cooling related
1 x Đầu cắm quạt CPU 4 chân
1 x Đầu cắm quạt OPT CPU 4 chân
1 x Đầu máy bơm AIO 4 chân
Đầu cắm quạt khung gầm 3 x 4 chân
Nguồn điện liên quan
1 x Đầu nối nguồn chính 24 chân
1 x Đầu nối nguồn 8 chân +12V
1 x Đầu nối nguồn 4 chân +12V
Bộ nhớ liên quan
2 khe cắm M.2 (Phím M)
4 cổng SATA 6Gb/s
USB
1 x Đầu nối USB 3.2 Gen 1 (hỗ trợ USB Type-C®)
1 x đầu nối USB 3.2 Gen 1 hỗ trợ thêm 2 cổng USB 3.2 Gen 1
2 x đầu cắm USB 2.0 hỗ trợ thêm 4 cổng USB 2.0

Phụ kiện

3 x đầu cắm Addressable Gen 2

1 x đầu cắm AURA RGB
1 x đầu cắm Clear CMOS
1 x đầu cắm âm thanh bảng điều khiển phía trước (AAFP)
1 x đầu cắm bảng điều khiển hệ thống 20-3 pin với chức năng hỗ trợ Chassis
1 x đầu cắm Thunderbolt™ (USB4®)

Các tính năng đặc biệt

ASUS TUF PROTECTION
- DIGI+ VRM (- Thiết kế nguồn điện kỹ thuật số với DrMOS)
- ESD Guards
- TUF LANGuard
- Bảo vệ chống tăng quá áp
- SafeSlot Core+
- Lưng I/O bằng thép không gỉ
ASUS Q-Design
- Q-Latch M.2
- Q-DIMM
- Q-LED (CPU [màu đỏ], DRAM [màu vàng], VGA [màu trắng], Boot Device [màu xanh lá])
- Q-Slot
ASUS Thermal Solution
- Bộ làm mát M.2
- Thiết kế tản nhiệt VRM
ASUS EZ DIY
- Bộ bảo vệ CPU Socket
- ProCool
- Tấm chắn I/O lắp đặt sẵn
- SafeDIMM
AURA Sync
- Đầu cắm Aura RGB
- Cổng RGB Addressable Gen 2

Tính năng phần mềm

Phần mềm độc quyền ASUS
Armoury Crate
- AURA Creator
- AURA Sync
- Fan Xpert 2+
- Tiết kiệm năng lượng
- Khử ồn hai chiều chủ động
AI Suite 3
  DIGI+ VRM
- PC Cleaner
TUF GAMING CPU-Z
Công nghệ xử lý âm thanh DTS Audio Processing
MyASUS
Norton 360 dành cho game thủ
WinRAR
UEFI BIOS
ASUS EZ DIY
- ASUS CrashFree BIOS 3
- ASUS EZ Flash 3
- ASUS UEFI BIOS EZ Mode

BIOS

128 Mb Flash ROM, UEFI AMI BIOS

Khả năng quản lý

WOL by PME, PXE

Phụ kiện đi kèm

Cáp
2 x cáp SATA 6Gb/s
Phụ kiện

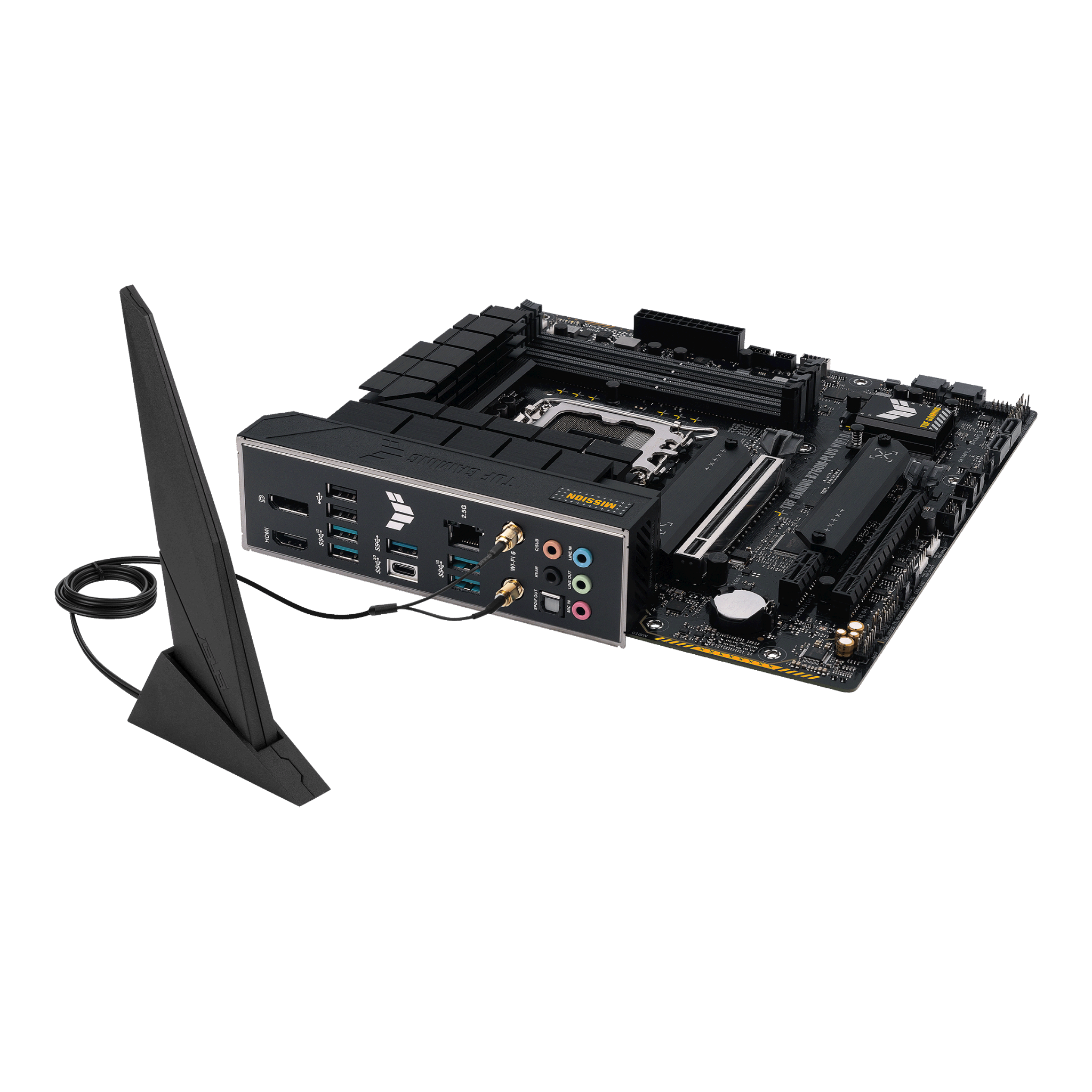

1 x ăng-ten di động Wi-Fi ASUS
1 x túi cao su 1 x M.2
1 x túi vít cho SSD M.2
1 x TUF Gaming sticker

Tài liệu

1 x Thẻ chứng nhận TUF

1 x Hướng dẫn sử dụng

Hệ điều hành

Windows^® 11, Windows^® 10 64-bit

Form Factor

Yếu tố hình thức mATX
9.6inch x 9.6 inch ( 24.4 cm x 24.4 cm )
