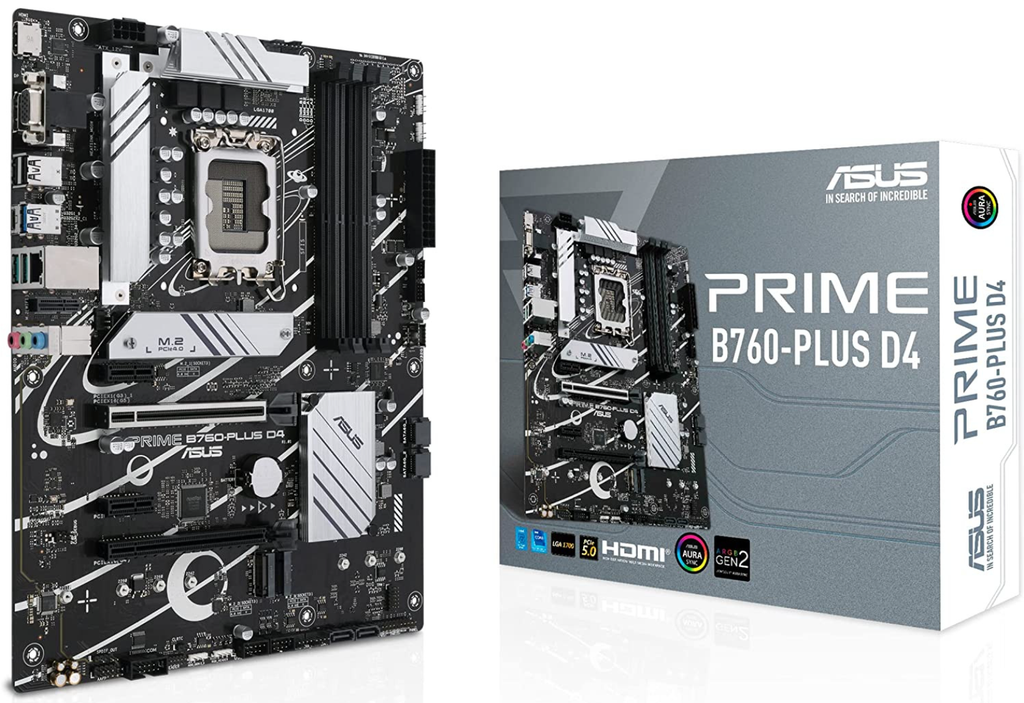

Mainboard ASUS PRIME B760-PLUS D4 (Socket 1700)

Loại sản phẩm

Mainboard - Bo Mạch Chủ

Hãng sản xuất

ASUS

Model

ASUS PRIME B760-PLUS D4

CPU hỗ trợ

Intel Socket LGA1700 cho Bộ xử lý Intel Core, Pentium Gold và Celeron thế hệ thứ 12 và 13

RAM

4 x DIMM, Tối đa. 128GB, DDR4 Non-ECC, Bộ nhớ không đệm*
Kiến trúc bộ nhớ kênh đôi
Hỗ trợ cấu hình bộ nhớ cực cao của Intel ® (XMP)
OptiMem II

* Tốc độ dữ liệu bộ nhớ thực tế phụ thuộc vào loại CPU và mô-đun DRAM

Đồ họa

1 cổng HDMI
1 cổng VGA

Khe mở rộng

Bộ xử lý thế hệ thứ 12 và 13 của Intel
1 x Khe cắm PCIe 5.0/4.0/3.0 x16

Chipset Intel ® B760
1 x Khe cắm PCIe 4.0 x16 (hỗ trợ chế độ x4)
2 x Khe cắm PCIe 3.0 x1

Lưu trữ

Bộ xử lý Intel ® thế hệ thứ 13 & 12
Khe cắm M.2_1 (Khóa M), loại 2242/2260/2280/22110
- Bộ xử lý Intel ® Thế hệ thứ 13 & 12 hỗ trợ chế độ PCIe 4.0 x4.
Chipset Intel® B760 **
Khe cắm M.2_2 (Khóa M), loại 2242/2260/2280/22110 (hỗ trợ chế độ PCIe 3.0 x4)***
Khe cắm M.2_3 (Khóa M), loại 2242/2260/2280/22110 (hỗ trợ chế độ PCIe 4.0 x4)
4 x cổng SATA 6Gb/s***
* Công nghệ lưu trữ nhanh Intel ® hỗ trợ RAID SATA 0/1/5/10.

Mạng

1 x Ethernet Realtek 2.5Gb

Không dây

N/a

USB

Cổng USB phía sau (Tổng 6 cổng)
1 x cổng USB 3.2 Gen 2x2 (1 cổng USB Type-C®)
2 x cổng USB 3.2 Gen 2 (2 cổng Type-A)
1 x cổng USB 3.2 Gen 1 (1 cổng Type-A)
2 x cổng USB 2.0 (2 cổng Type-A)

Cổng USB phía trước (Tổng 7 cổng)

1 x cổng kết nối USB 3.2 Gen 1 (hỗ trợ USB Type-C®)

1 x đầu cắm USB 3.2 Gen 1 hỗ trợ 2 cổng USB 3.2 Gen 1 bổ sung
2 x đầu cắm USB 2.0 hỗ trợ 4 cổng USB 2.0 bổ sung

Âm thanh

Âm thanh vòm Realtek 7.1 CODEC âm thanh độ nét cao*
- Hỗ trợ: Phát hiện giắc cắm, Đa luồng, Thử lại giắc cắm bảng điều khiển phía trước
- Hỗ trợ phát lại lên đến 24-Bit/192 kHz
Tính năng âm thanh
- Tụ âm thanh cao cấp
- Các lớp PCB âm thanh chuyên dụng
- Bìa âm thanh
- Mạch de-pop độc đáo

Cổng I / O mặt sau

1 x cổng USB 3.2 Gen 2x2 (1 cổng USB Type-C®)
2 x cổng USB 3.2 Gen 2 (2 cổng Type-A)
1 x cổng USB 3.2 Gen 1 (1 cổng Type-A)
2 x cổng USB 2.0 (2 cổng Type-A)
1 x cổng DisplayPort
1 cổng VGA
1 x cổng HDMI®
1 x khe cắm M.2 dọc (Key E)
1 x cổng Ethernet Realtek 2.5Gb
3 x giắc âm thanh

Cổng I / O bên trong

Các thông số liên quan đến quạt và tản nhiệt:
1 x đầu cắm quạt CPU 4 chân
1 x đầu cắm bơm AIO 4 chân
3 x đầu cắm quạt chassis 4 chân
Điện năng liên quan
1 x đầu cắm Nguồn chính 24-pin
1 x đầu cắm Nguồn +12V 8-pin
Liên quan đến lưu trữ
3 x khe cắm M.2 (Key M)
4 cổng SATA 6Gb/s
USB
1 x đầu cắm USB 3.2 Gen 1 (hỗ trợ USB Type-C®)
1 x đầu cắm USB 3.2 Gen 1 hỗ trợ 2 cổng USB 3.2 Gen 1 bổ sung
2 x đầu cắm USB 2.0 hỗ trợ 4 cổng USB 2.0 bổ sung

Khác

3 x đầu cắm Gen 2 có thể điều chỉnh

1 x đầu cắm Aura RGB
1 x đầu cắm Clear CMOS
1 x đầu cắm cổng COM
1 x đầu cắm Front Panel Audio (AAFP)
1 x đầi cắm S / PDIF đầu ra
1 x đầu cắm TPM SPI (14-1pin)
1 x đầu cắm bảng điều khiển hệ thống 20-3 chân với chức năng xâm nhập khung chassis
1 x đầu cắm Thunderbolt ™ (USB4®)

Tính năng đặc biệt

ASUS 5X PROTECTION III
- DIGI+ VRM
- LANGuard
- Bảo vệ chống tăng quá áp
- SafeSlot Core+
- Lưng I/O bằng thép không gỉ
ASUS Q-Design
- Q-DIMM
- Q-LED Core
- Q-Slot
ASUS Thermal Solution
- Bộ làm mát M.2
- Thiết kế tản nhiệt VRM
ASUS EZ DIY
- ProCool
Aura Sync
- Đầu cắm Aura RGB
- Cổng RGB Addressable Gen 2

BIOS

128 Mb Flash ROM, UEFI AMI BIOS

Hình thức

ATX 30.5cm x 24,4cm
